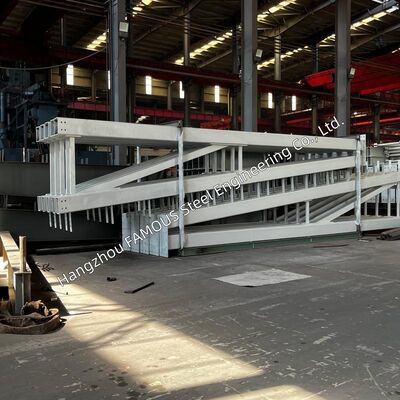

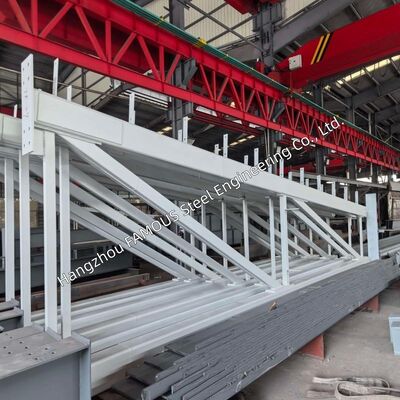

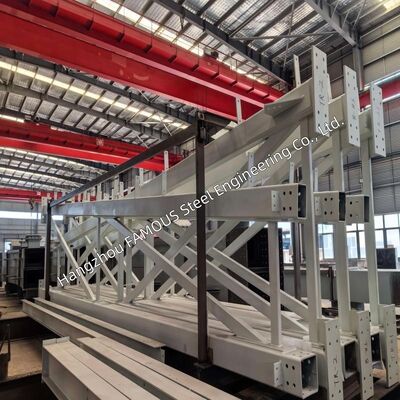

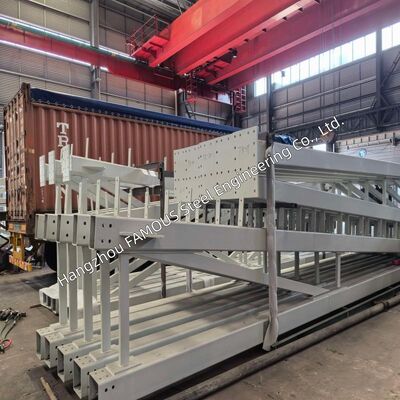

산업용 철강 작업실용 AISC 360 인증 전공 박스 섹션 포털 프레임 라프터
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | FASEC |
| 인증 | ISO 9001; EN 1090; CE |
| 모델 번호 | 스틸 트러스 |
| 최소 주문 수량 | 100MT |
| 가격 | USD 1,000-1,500/MT |
| 포장 세부 사항 | 해상운송(컨테이너/벌크선) |
| 배달 시간 | 10~30일 |
| 지불 조건 | 신용장, D/A, D/P, T/T |
| 공급 능력 | 2,000 – 5,000MT/월 |
제품 상세 정보
| 애플리케이션 | 중공업 건물, 포털 프레임 지붕 빔 | 디자인 표준 | ANSI/AISC 360(LRFD 및 ASD) |
|---|---|---|---|
| 섹션 유형 | 용접된 닫힌 상자 섹션 | 용접표준 | AWS D1.1 |
| NDT | 완전 관통 맞대기 용접용 UT; 필렛 용접용 MT | 맞춤화 | 고객 요구 사항에 맞게 맞춤화 |
제품 설명
이 AISC 360 인증 박스 섹션 포털 프레임 라프터는 중공업 건설을 위해 제작된 고강도 사전 제작 강철 부품입니다. 포털 프레임 시스템의 핵심 지붕 보로서, 강철 기둥과 함께 통합된 안정적인 프레임을 형성하여 대형 스팬 하중, 중장비 크레인 하중 및 동적 하중을 지지합니다.
용접된 폐쇄형 박스 섹션으로 제작된 라프터는 뛰어난 강성, 구조적 안정성 및 장기적인 내구성을 자랑합니다. 모든 설계, 제작 및 검사 활동은 엄격하게 ANSI/AISC 360을 따르며, LRFD 및 ASD 설계 철학을 모두 지원합니다. 북미 및 전 세계 산업용 강철 프로젝트에 대한 자격을 갖춘 인증된 구조 솔루션 역할을 합니다.
AISC 360 표준 준수
AISC 360은 구조용 강철 건물 설계에 대한 국제적으로 인정받는 벤치마크 사양입니다. 당사의 박스 라프터는 ANSI/AISC 360에 명시된 핵심 요구 사항을 완벽하게 충족합니다:
- 설계 작업은 챕터 B에 정의된 LRFD 및 ASD 설계 기준을 준수합니다.
- 박스 부재의 휨 능력 및 전체 안정성은 챕터 F 조항에 따라 계산됩니다.
- 제작, 표면 처리 및 설치 관행은 챕터 M 사양을 준수합니다.
- 포괄적인 QA/QC 관리 및 NDT 테스트는 챕터 N에서 요구하는 대로 구현됩니다.
- 원자재는 AISC 360에서 허용하는 ASTM A572 Gr.50 또는 A992 재료 표준을 준수합니다.
AISC 360 준수는 북미 및 기타 국제 시장에서 프로젝트 승인을 간소화하여 고객에게 보장된 품질과 표준화된 기술 문서를 제공합니다.
개방형 H/I 빔 대비 박스 섹션 장점
| 특성 | 박스 섹션 라프터 | 개방형 섹션(H/I 빔) |
|---|---|---|
| 비틀림 강성 | 우수함, 비틀림 변형에 효과적으로 저항 | 제한적, 횡비틀림 좌굴에 취약 |
| 휨 강성 | 두 축에 걸쳐 높은 강성, 균일한 응력 분포 | 한 축에만 효과적인 강성; 추가 보강 필요 |
| 크레인 하중 지지 | 중장비 동적 오버헤드 크레인 하중이 있는 시설에 완벽하게 적합 | 보강 및 추가 횡방향 보강 필요 |
| 횡방향 안정성 | 자체 안정적인 구조, 중간 지지대 적게 필요 | 독립적인 횡방향 보강 시스템에 크게 의존 |
| 적용 시나리오 | 장스팬, 고하중 중공업 건물 | 경량 및 중하중 구조 프로젝트 |
폐쇄형 박스 거더는 편심 및 동적 하중 하에서 더 높은 전체 강성을 달성하며, 설계 방법론은 AISC 360 휨 조항에 명확하게 포함됩니다. 밀폐된 프로파일은 내부 표면이 외부 노출로부터 보호되므로 부식 위험을 줄입니다.
설계 표준 및 엔지니어링 사양
모든 박스 섹션 라프터는 ANSI/AISC 360 및 관련 지원 표준을 충족하도록 설계되었습니다:
- ANSI/AISC 360: 구조용 강철 건물 설계의 주요 사양
- AISC 341: 지진 지역의 강철 구조물에 대한 보충 지진 조항
- ASTM A572 / A992: 구조용 강철 플레이트 및 섹션의 재료 사양
- AWS D1.1: 구조 용접 및 용접공 자격 코드
다양한 프로젝트 코드에 맞춰 LRFD 및 ASD 설계 방법을 모두 채택합니다. 계산 시 고정 하중, 활하중, 풍하중, 적설하중, 지진 하중 및 크레인 하중(최대 50t+ 브리지 크레인, 최대 10t 현수 크레인)을 고려합니다.
주요 재료는 ASTM A572 Gr.50(Q355B와 동등)이며, ASTM A992를 대안으로 사용할 수 있습니다. 구조 모델링 및 분석은 AISC 360 기반 설계에 대해 검증된 SAP2000, Tekla Structures 및 RISA-3D 소프트웨어를 사용하여 완료됩니다. 수직 처짐은 AISC 360 사용성 한계에 따라 제어됩니다.
정밀 제작 공정(AISC 360 표준)
모든 박스 라프터는 AISC 360 요구 사항에 따라 ISO 9001 인증 워크숍에서 제조됩니다:
- 재료 관리: ASTM 표준을 충족하는 완전한 밀 테스트 보고서와 함께 인증된 강철 공급.
- 정밀 가공: CNC 절단, 플레이트 베벨링 및 지그 조립으로 치수 정확도 확보.
- 전문 용접: 종방향 용접에는 SAW, 부착물에는 GMAW 사용; 모든 용접공은 AWS 자격 보유.
- 엄격한 NDT 검사: 완전 용입 맞대기 용접에 대한 초음파 검사 및 필렛 용접에 대한 자분 탐상 검사.
- 치수 교정: AISC 제작 공차 내에서 모든 치수를 유지하기 위한 레이저 측정.
- 표면 처리: 코팅 적용 전 SA 2.5 표준까지의 블라스트 클리닝.
사전 제작 및 설치 장점
일관된 품질: 공장 환경에서 완전히 사전 제작되어 현장 용접과 관련된 품질 위험 제거.- 빠른 설치: 볼트 연결로 현장 설치 시간 최대 50% 단축.
- 프로젝트 일정 단축: 강철 제작 및 기초 공사를 동시에 진행할 수 있습니다.
- 편리한 물류: 예약된 리프팅 러그 및 운송 프레임으로 해상, 도로 및 철도 운송 간소화.
- 간편한 조립: 엔드 플레이트 볼트 조인트로 표준 토크 렌치를 사용하여 빠른 정렬 및 설치 가능.
- 완전한 설치 문서: AISC 360 챕터 M에 따라 조립 도면 및 설치 순서 제공.
품질 보증 및 전체 문서화
프로젝트 승인을 위한 AISC 360 준수를 입증하기 위해 완전한 기술 파일을 제공합니다:
- ANSI/AISC 360 챕터 B–F와 완전히 일치하는 구조 계산 보고서.
- 강철 재료 성능을 검증하는 전체 밀 테스트 보고서.
- 모든 용접 조인트 유형에 대한 표준화된 WPS/PQR 문서.
- NDT 검사 기록 및 레이저 치수 확인 보고서.
- SGS, Bureau Veritas, TÜV 또는 고객 지정 기관에서 주관하는 제3자 검사 지원.
- 사용 가능한 인증: ISO 9001, EN1090, CE 및 기타 프로젝트별 인증서.
결론
AISC 360 인증 사전 제작 박스 섹션 포털 프레임 라프터는 까다로운 중장비 산업 건물에 대해 높은 구조적 강도, 뛰어난 비틀림 강성 및 검증된 품질을 제공합니다. 폐쇄형 박스 섹션의 기계적 장점, 정밀한 공장 제작 및 완전한 AISC 360 준수를 결합한 이 솔루션은 다음을 제공합니다:
- LRFD 및 ASD 설계를 지원하는 세계적으로 인정받는 인증
- 중장비 브리지 크레인 및 대형 지붕 부착물에 적합한 높은 하중 용량
- 동적 및 편심 하중을 처리하기 위한 뛰어난 비틀림 강성
- 현장 용접 없이 가속화된 건설
- 자연적인 부식 방지 이점을 가진 50년 이상의 긴 서비스 수명
- 현지 규제 승인을 위한 완전한 기술 문서
스팬, 크레인 톤수, 건물 치수 및 지진 요구 사항을 포함한 프로젝트 매개변수를 엔지니어링 팀과 공유하십시오. 48시간 이내에 AISC 360 준수 구조 설계, 상세 제작 도면, 견적 및 건설 일정을 제공할 수 있습니다.
AISC 360 인증, 신뢰성을 위해 제작됨 – 귀하의 산업용 강철 워크샵 솔루션이 여기서 시작됩니다.
