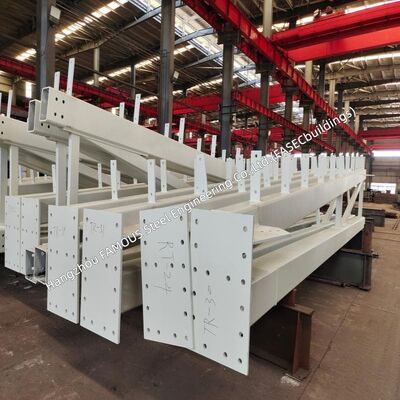

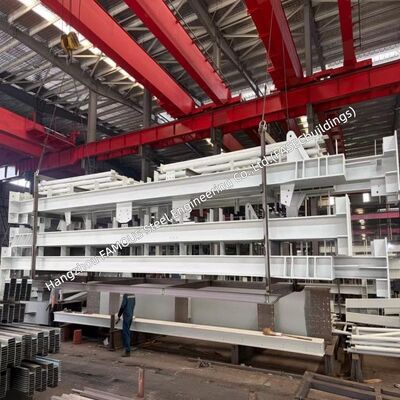

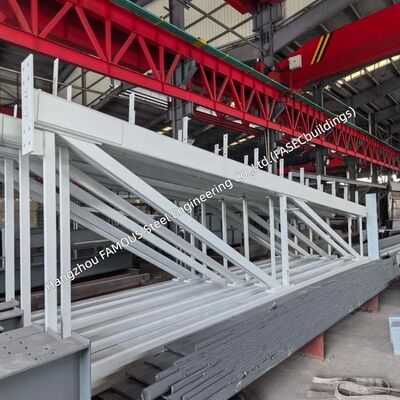

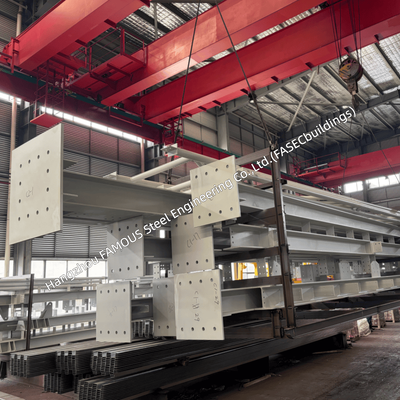

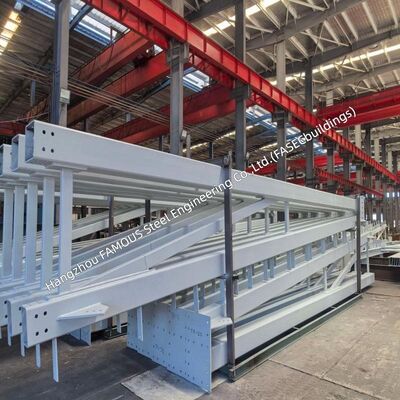

호주 산업 워크샵용 AS 4100 조립식 박스 섹션 포털 프레임 라프터
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | FASEC |
| 인증 | AS 4100 Compliant Design; AS/NZS 3678 / AS 1163 Material Compliant |
| 모델 번호 | 스틸 트러스 |
| 최소 주문 수량 | 100MT |
| 가격 | USD 1,000-1,500/MT |
| 포장 세부 사항 | 해상운송(컨테이너/벌크선) |
| 배달 시간 | 10~30일 |
| 지불 조건 | 신용장, D/A, D/P, T/T |
| 공급 능력 | 2,000 – 5,000MT/월 |
제품 상세 정보
| 애플리케이션 | 호주 산업 작업장, 넓은 간격, 무거운 크레인 부하 | 디자인 표준 | AS 4100(2020) – 한계 상태 설계(ULS + SLS) |
|---|---|---|---|
| 디자인 방법 | 1차 및 2차 탄성 분석; 단면능력, 부재좌굴, 복합하중효과 검증 | 섹션 유형 | 용접된 닫힌 직사각형 상자 섹션 |
| 강철 등급 | AS/NZS 3678(플레이트)/AS 1163에 대한 300등급/350등급 | 용접표준 | AS/NZS 1554.1; 종방향 주 용접용 SAW; 첨부 파일용 GMAW/FCAW; WPS/PQR 인증 |
| 연결 | 고강도 볼트 체결 사이트 연결; 현장 용접 없음 | 맞춤화 | 프로젝트 요구 사항에 맞게 사용자 정의 |
제품 설명
AS 4100 조립식 박스 섹션 포털 프레임 라프터는 넓은 개방 공간과 무거운 오버헤드 크레인 하중이 필요한 호주 산업 작업장을 위해 맞춤 제작된 인증 구조용 보입니다. AS 4100에 따라 설계되었으며 한계 상태 설계 방법론을 채택한 용접된 폐쇄형 박스 섹션은 기존의 개방형 H/I 빔에 비해 우수한 굽힘 용량과 비틀림 안정성을 제공합니다. 모든 구성 요소는 현장 외부에서 볼트 접합으로 완전히 사전 제작되어 신속한 설치가 가능하며 호주 전역의 현지 건축 규제 요구 사항을 충족합니다.
설계 및 성능 하이라이트
완전한 AS 4100 준수: 한계 상태 설계(ULS + SLS), 탄성 구조 해석, 부재 좌굴 검증, AS/NZS 1554.1에 따른 용접- 박스 섹션 고유의 장점: 폐쇄형 프로파일은 비틀림 힘에 효과적으로 저항하며 편심 크레인 하중에 완벽하게 적합합니다. 우수한 양축 강성은 측면 브레이싱 요구 사항을 줄여 50톤 이상의 브리지 크레인에 적용 가능합니다.
- 장기 내구성: 밀폐된 내부 표면은 부식 위험을 최소화합니다. 적절한 유지 보수 하에 50년 이상의 설계 수명 보장
기술 사양
| 매개변수 | 사양 |
|---|---|
| 설계 표준 및 방법 | AS 4100 (2020) – 한계 상태 설계(ULS 강도 + SLS 처짐); 1차 및 2차 탄성 해석; 단면 용량, 부재 좌굴 및 복합 하중 효과는 AS 4100 조항에 따라 검증됨 |
| 단면 및 치수 | 용접된 폐쇄형 직사각형 박스 섹션; 깊이: 600mm–2,500mm; 플랜지 두께: 12mm–50mm; 웹 두께: 8mm–30mm, 스팬 및 하중 조건에 따라 완전히 맞춤 제작됨 |
| 스팬 및 강철 등급 | 단일 스팬: 20m – 50m 이상, 다중 스팬 레이아웃 가능; AS/NZS 3678(판) / AS 1163에 따른 등급 300 / 등급 350 강철; 항복 강도는 판 두께에 따라 다름 |
| 용접 및 연결 | AS/NZS 1554.1에 따라 제작; 종방향 주 용접에는 SAW, 부착물에는 GMAW/FCAW 사용; 모든 WPS/PQR 자격 획득. 고강도 볼트 현장 연결, 현장 용접 없음 및 날씨 영향 감소 |
| 크레인 용량 및 표면 처리 | 최대 50톤의 브리지 크레인과 호환 가능; 보호 옵션: 2회 코팅 에폭시 페인트 / 열간 아연 도금 / 내후성 강철. 밀폐된 내부 표면은 지속적인 유지 보수 비용을 절감합니다. |
| 설계 수명 및 문서 | 50년 이상의 설계 수명. 완전한 준수 패키지: 설계 계산 보고서, MTR, WPS/PQR, NDT 기록(전체 용입 용접에 대한 UT, 필렛 용접에 대한 MT), 코팅 보고서 및 준공 도면 |
제작 및 품질 보증
원자재: 완전한 밀 테스트 보고서가 포함된 인증된 등급 300/350 강철 플레이트- NDT 검사: 전체 용입 맞대기 용접에 대한 초음파 검사(UT); 필렛 용접에 대한 자기 입자 검사(MT)
- 캠버 처리: 사하중 처짐을 상쇄하기 위한 사전 설정 캠버
- 표면 준비: 에폭시 코팅 또는 아연 도금 전에 AS 1627.4 표준에 따른 연마 블라스팅
- 제3자 감사: SGS, Bureau Veritas 또는 고객 지정 검사관을 통한 독립 검사 가능
설치 이점
사전 제작된 장치는 직접 들어 올리고 설치할 수 있도록 리프팅 러그가 미리 장착되어 제공됩니다.- 모든 접합부는 볼트 연결을 채택합니다. 현장 용접이 없으며 날씨의 영향을 덜 받는 건설이 가능합니다.
- 병렬 건설: 강철 제작은 기초 작업과 동시에 진행되어 프로젝트 기간을 최대 40% 단축합니다.
- 현장 작업 감소, 컴팩트한 부지 또는 건설 중에도 운영되는 시설에 이상적입니다.
결론
AS 4100 조립식 박스 섹션 포털 프레임 라프터는 호주 산업 작업장을 위한 인증된 구조 성능, 빠른 설치 및 안정적인 내구성을 제공합니다. 호주의 주요 강철 건설 표준을 완벽하게 준수하며, 집중적인 산업 운영을 위한 무거운 크레인 하중 및 긴 개방 공간 요구 사항을 수용하며, 현지 건축 승인을 지원하는 포괄적인 기술 문서를 제공합니다.
스팬, 크레인 용량 및 레이아웃 요구 사항을 포함한 프로젝트 데이터를 공유하십시오. 저희 팀은 48시간 이내에 AS 4100 준수 설계, 작업장 도면 및 공식 견적을 제공합니다. 호주 표준 인증 — 귀하의 산업 작업장 구조 솔루션이 여기서 시작됩니다.
