산업용 건물을 위한 조립식 강관 트러스 및 박스 섹션 포털 프레임
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | FASEC |
| 인증 | ISO 9001; EN 1090; CE |
| 모델 번호 | 스틸 트러스 |
| 최소 주문 수량 | 100MT |
| 가격 | USD 1,000-1,500/MT |
| 포장 세부 사항 | 해상운송(컨테이너/벌크선) |
| 배달 시간 | 10~30일 |
| 지불 조건 | 신용장, D/A, D/P, T/T |
| 공급 능력 | 2,000 – 5,000MT/월 |
제품 상세 정보
| 애플리케이션 | 중공업 건물, 포털 프레임 지붕 빔 | 디자인 표준 | ANSI/AISC 360(LRFD 및 ASD) |
|---|---|---|---|
| 섹션 유형 | 용접된 닫힌 상자 섹션 | 용접표준 | AWS D1.1 |
| NDT | 완전 관통 맞대기 용접용 UT; 필렛 용접용 MT | 맞춤화 | 고객 요구 사항에 맞게 맞춤화 |
제품 설명
The 결론 – 성능을 위해 설계된 산업 건물 솔루션은 넓은 개방 공간, 높은 하중 용량 및 빠른 건설이 필요한 산업 건물에 맞춤 제작된 고성능 강철 구조 시스템입니다. 이 시스템은 두 가지 성숙한 강철 구조 솔루션을 결합합니다: 강관 트러스는 뛰어난 강도 대 중량비와 장경간 성능을 갖춘 지붕 구조용이며, 박스 섹션 프레임 부재는 수직 및 수평 지지대에 사용되어 높은 크레인 하중 하에서도 뛰어난 굽힘 방지 능력과 안정성을 제공합니다. 모든 부품은 공장에서 완전히 사전 제작되며 현장에서는 고강도 볼트로 연결됩니다. 제조 공장, 창고, 물류 단지, 항공기 격납고 및 중공업 플랜트에 선호되는 구조 솔루션입니다.
구조 시스템 – 트러스 및 박스 섹션 포털 프레임
포털 프레임은 산업 건설에 널리 채택되는 구조 시스템으로, 강하게 연결된 보와 기둥으로 구성되어 통합된 하중 지지 프레임을 형성합니다. 당사의 시스템은 두 가지 최적화된 구조 부재를 채택합니다:

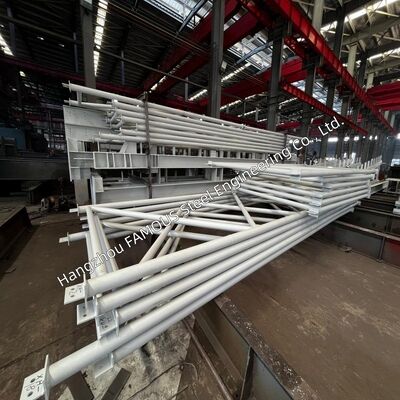

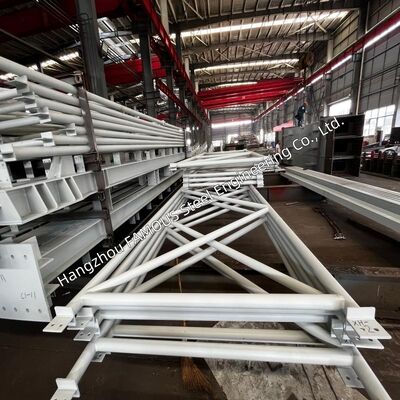

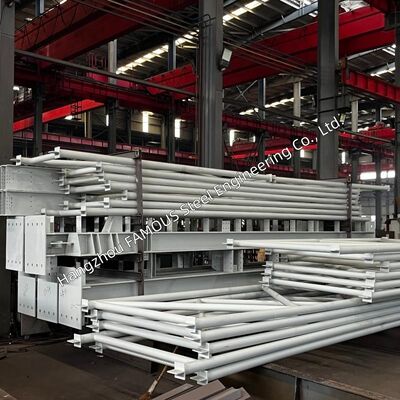

강관 트러스 (지붕 구조)
원형 또는 사각형 중공 섹션으로 구성되며 삼각 레이아웃으로 배열됩니다. 트러스는 인장 및 압축력을 합리적으로 지지하여 효율적인 하중 분배를 실현하고 부재 중량을 줄입니다. 균일한 하중 전달을 통해 장경간 프로젝트에서 뛰어난 성능을 발휘합니다. 강관 중공 섹션은 개방형 강철 섹션에 비해 우수한 비틀림 저항성, 낮은 풍하중 및 깔끔한 외관을 특징으로 합니다.

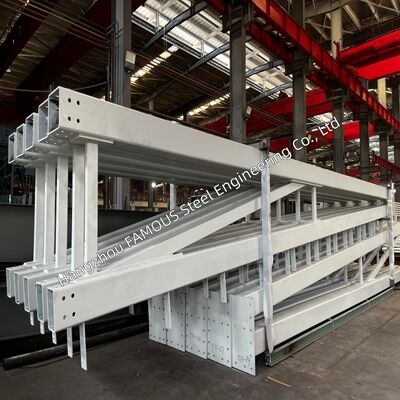

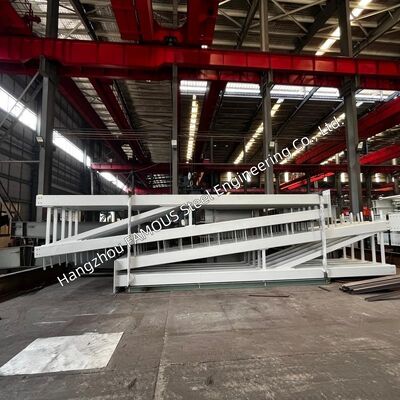

박스 섹션 보 & 기둥 (주요 지지대)
용접된 강판으로 제작되어 폐쇄된 사각형 단면을 형성합니다. 박스 부재는 두 방향 모두에서 높은 강성을 유지하여 무거운 오버헤드 크레인 하중, 메자닌 하중 및 지진력을 지지할 수 있습니다. 폐쇄된 단면은 더 나은 내부식성 성능과 깔끔한 시각적 효과를 제공합니다.
용접된 강판으로 제작되어 폐쇄된 사각형 단면을 형성합니다. 박스 부재는 두 방향 모두에서 높은 강성을 유지하여 무거운 오버헤드 크레인 하중, 메자닌 하중 및 지진력을 지지할 수 있습니다. 폐쇄된 단면은 더 나은 내부식성 성능과 깔끔한 시각적 효과를 제공합니다.
설계 표준 및 엔지니어링 규정 준수
모든 구조 시스템은 다음 표준을 충족하도록 설계되었습니다:
| 표준 | 범위 |
|---|---|
| GB 51022-2015 | 중국 국가 표준 포털 프레임 경량 강철 건물 – 설계, 제작 및 설치 포함 |
| GB 50017-2017 | 강철 구조 설계 표준 – 강철 구조에 대한 일반 설계 요구 사항 |
| ANSI/AISC 360 | 미국 강철 건축 협회 강철 구조물 |
| 에 대한 사양 | CECS 102:2002기술 사양 |
박공 프레임이 있는 경량 건물하중 설계
GB 51022-2015, GB 50017-2017, AISC 360, CECS 102재료 등급
: GB/T 700 & GB/T 1591에 따른 Q235B, Q345B, Q355; 해외 프로젝트의 경우 ASTM A992 사용 가능.설계 소프트웨어
GB 51022-2015, GB 50017-2017, AISC 360, CECS 102재료 등급
: GB/T 700 & GB/T 1591에 따른 Q235B, Q345B, Q355; 해외 프로젝트의 경우 ASTM A992 사용 가능.설계 소프트웨어
: SAP2000, Tekla Structures, PKPM, 3D3S.
| 주요 기술 사양 | 매개변수 |
|---|---|
| 사양 / 범위 | 건물 폭6m – 30m |
| (맞춤 제작 가능) | 건물 길이20m – 200m+ |
| (모듈식 확장) | 처마 높이6m – 30m |
| (맞춤 제작 가능) | 기둥 간격6m – 12m |
| (표준); 특정 레이아웃에 맞게 맞춤 제작 가능 | 지붕 구조강관 트러스 |
| – 원형 또는 사각형 중공 섹션 | 기둥 단면박스 섹션 |
| – 용접 강판, 폐쇄형 사각형 단면 | 크레인 용량최대 20t 브리지 크레인 또는 3t |
| 현수 크레인 | 지붕 경사1:10 – 1:20 |
| (일반적) | 설계 표준 |
| GB 51022-2015, GB 50017-2017, AISC 360, CECS 102 | 재료 등급 |
| Q235B, Q345B, Q355 (중국 표준); ASTM A992 (국제) | 표면 보호 |
| 에폭시 페인트 / 열연 아연 도금 / 내후성 강철 | 연결 방법고강도 볼트 연결 – |
현장 용접 불필요
사전 제작 및 모듈식 건설의 장점
-
모든 포털 프레임 부품은 공장에서 완전히 사전 제작되어 조립된 모듈로 배송됩니다:
공장 정밀 제조 -
트러스 부품, 박스 프레임 부재, 도리 및 가새는 CNC 절단, 자동 용접 및 정밀 드릴링을 통해 안정적인 작업 환경에서 처리됩니다. 치수 정확성과 안정적인 품질을 보장하여 현장 가공 오류를 방지합니다.
빠른 현장 조립 -
모듈은 운송 후 고강도 볼트로 조립됩니다. 볼트 연결은 날씨에 대한 의존도를 줄이고 건설 진행 속도를 높입니다.
건설 기간 단축 -
사전 제작은 기존 건설 방법에 비해 현장 조립 시간을 최대 50%까지 단축합니다.
포괄적인 비용 관리 -
인건비 절감, 건설 주기 단축 및 현장 관리 비용 절감으로 총 프로젝트 투자 비용을 약 20% 절감할 수 있습니다.
엄격한 품질 관리 -
중요한 보-기둥 용접부는 초음파 검사(UT)를 통해 검사하여 구조적 안전을 확보합니다.
편리한 확장
모듈식 설계는 향후 확장을 용이하게 합니다. 기존 생산에 미치는 영향을 최소화하면서 새로운 베이를 추가할 수 있습니다.
적용 시나리오
- 이 포털 프레임 시스템은 다양한 산업 및 상업 프로젝트에 적합합니다:제조 공장
- : 중장비 조립 공장, 자동차 공장, 오버헤드 크레인 시스템이 있는 공장창고 및 물류 센터
- : 고층 보관, 유통 허브, 유연한 내부 레이아웃을 갖춘 냉장 창고항공기 격납고
- : 항공기 유지 보수 및 보관을 위한 넓은 개방 공간정비 공장
- : 오버헤드 크레인이 장착된 개방 공간농업 건물
- : 농기계 보관, 농산물 가공 공장상업 시설
: 넓은 개방 공간이 필요한 대형 소매점, 전시관, 스포츠 경기장
품질 보증 및 인증
- 엄격한 품질 관리가 전체 제작 워크플로우를 통해 이루어집니다:재료 추적성
- : 모든 구조용 강철 재료에 대해 완전한 밀 테스트 보고서(MTR)를 제공합니다.용접 표준: GB 50661 및 AWS D1.1
- 을 따르는 인증된 용접공이 용접을 완료합니다.NDT 검사
- : 완전 용입 용접에 대한 초음파 검사(UT); 필요한 경우 필렛 용접에 대한 자분 탐상 검사(MT).치수 검사
- : 조립 허용 오차 및 캠버 제어를 위한 레이저 보정.표면 준비: 코팅 전에 강철 기판을 SA 2.5
- 로 블라스트 클리닝합니다.코팅 옵션
- : 다층 에폭시 페인트 또는 열연 아연 도금 (ASTM A123 / GB/T 13912).제3자 검사
- : SGS, BV, TÜV 또는 고객 지정 검사관의 독립 검사를 수락합니다.인증
: ISO 9001, EN1090, CE; 요청 시 프로젝트별 인증 가능.
결론 – 성능을 위해 설계된 산업 건물 솔루션조립식 강관 트러스 및 박스 섹션 포털 프레임
은 현대 산업 건물에 효율적이고 내구성이 뛰어난 구조 솔루션을 제공합니다. 경량 장경간 강관 트러스 지붕과 중하중 박스 섹션 메인 프레임을 결합하여 최대 50m 이상의 개방 공간을 확보하여 제조, 창고 및 물류 프로젝트에 대한 사용 가능한 공간을 극대화합니다.
모든 구조는 GB 51022-2015, GB 50017-2017 및 ANSI/AISC 360 표준을 준수합니다. 완전한 공장 사전 제작은 신뢰할 수 있는 품질, 제어 가능한 예산 및 빠른 납품을 보장합니다.
