AASHTO LRFD 및 AWS D1.5 규격 준수 고속도로 강철 아치교 제작
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | FASEC |
| 인증 | AISC IBR/ABR, AWS CWI, CE (EN 1090-1 FPC) |
| 모델 번호 | 강철 아치 교량 |
| 최소 주문 수량 | 100mt |
| 가격 | USD 1,000-1,500/MT |
| 포장 세부 사항 | 해상운송(컨테이너/벌크선) |
| 배달 시간 | 30-60일 |
| 지불 조건 | 신용장, D/A, D/P, T/T |
| 공급 능력 | 5,000-15,000MT/년 |
제품 상세 정보
| 브리지 유형 | 아크 | 색상 | 직류 전기로 자극된 색칠하거나 용융 도금법 |
|---|---|---|---|
| 제품명 | 강철 아치 교량 | 설계표준 | 국제 교량 설계 규정(예: AASHTO, Eurocode)을 준수합니다. |
| 환경에 미치는 영향 | 낮음에서 중간 정도의 재활용 가능한 재료 | 미적 옵션 | 맞춤형 아치 모양 및 마감 |
| 재료 | 고강도 저합금강 | 내식성 | 높음, 보호 코팅 포함 |
| 일반적인 용도 | 도로, 철도, 횡단보도 | 기준 | ASTM, AISI, EN, JIS |
| 리드타임 | 60~90일 | 부하 용량 | 설계에 따라 다양하며 일반적으로 최대 수천 톤까지 가능 |
제품 설명
그만큼고속도로 강철 아치 교량 제작서비스는 다음을 위한 전체 강철 상부구조를 포괄합니다.도로 및 고속도로 아치교— 설계되었습니다교통 부하, 다중 차선 데크 및 고속도로 전체 여유 공간. 모든 구성 요소는 다음과 같이 제작됩니다.아슈토 LRFD사양에 따라 용접하고AASHTO/AWS D1.5 브리지 용접 코드.
당신이 필요 여부스러스트 아치 또는 묶인 아치,단일 범위 또는 다중 범위강, 계곡, 고속도로를 건너 우리는 귀하의 요구에 맞게 제작합니다.디자인 도면, 프로젝트 파일에 맞게 준비된 재료 및 용접 문서가 포함되어 있습니다.
우리가 제작하는 것
| 요소 | 설명 | 일반적인 구성 |
|---|---|---|

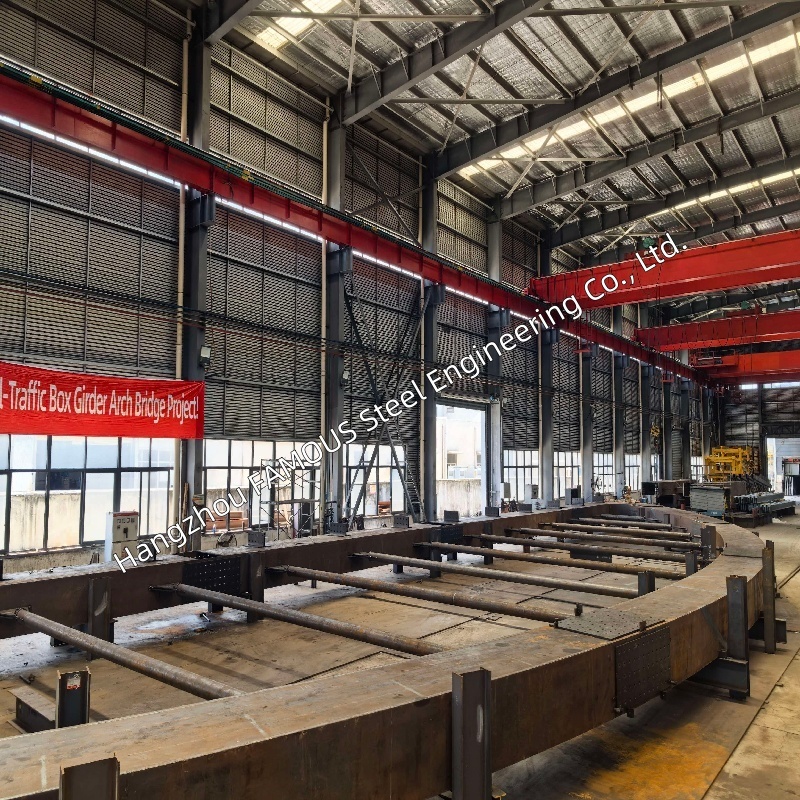

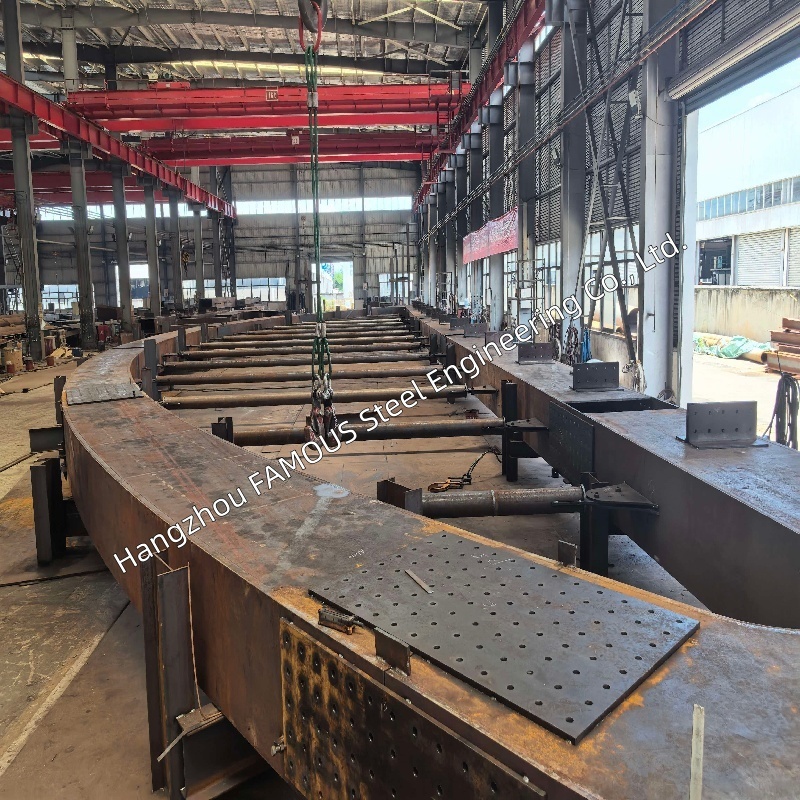

| 아치갈비 | 1차 하중을 지탱하는 아치 부재 | 용접됨강철 상자 단면도세로 보강재 포함 |

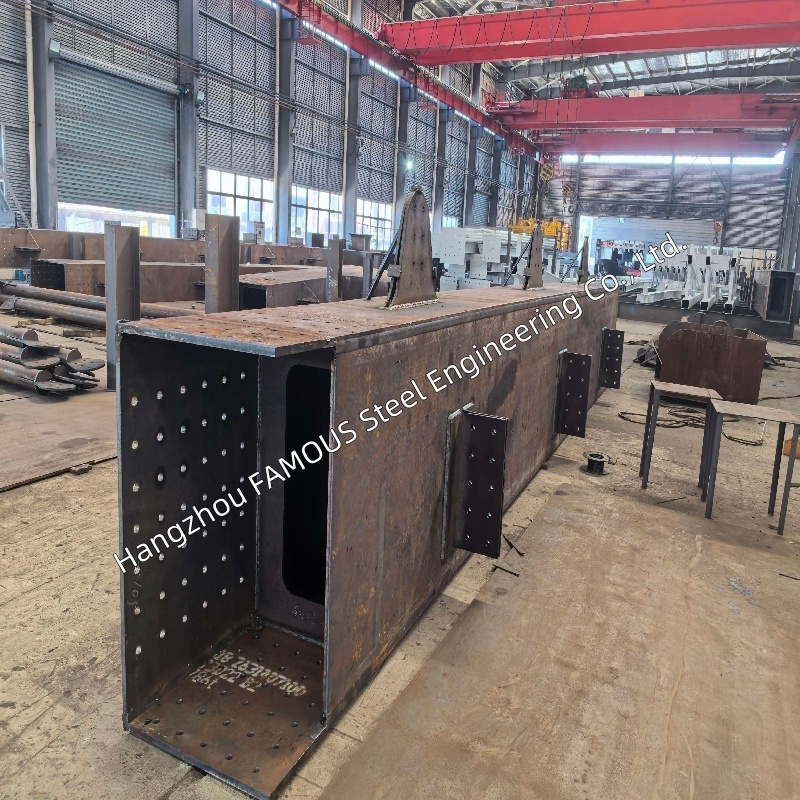

| 박스빔 / 대들보 | 고속도로 데크를 지지하는 종방향 거더 | 단일 셀 또는 다중 셀용접된 강철 상자 단면도 |
| 고속도로 데크 | 데크 시스템다차선 고속도로 교통 | 이방성 강철 데크아스팔트 마모 표면용 |

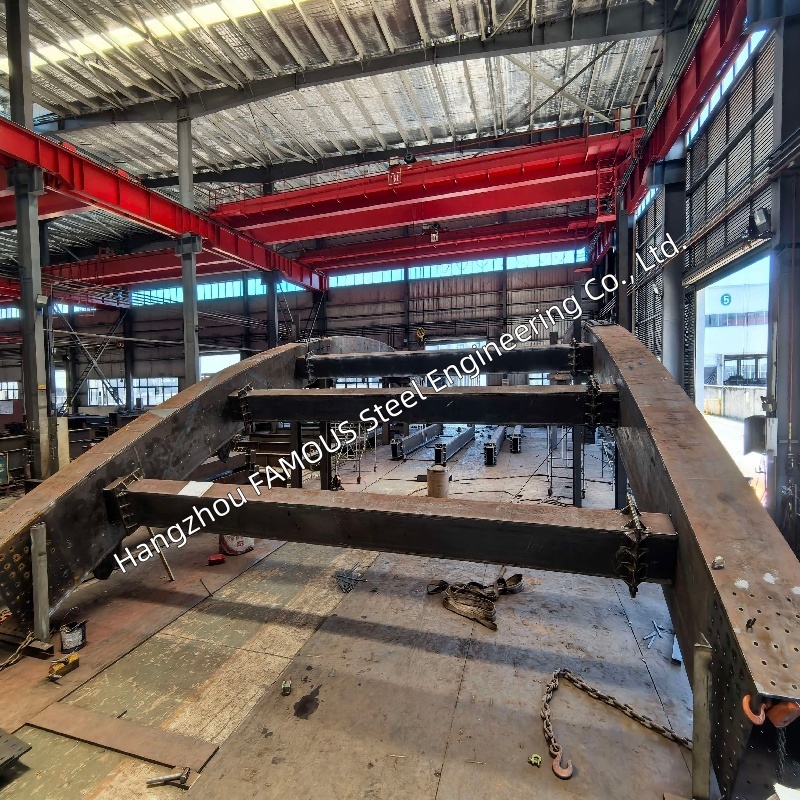

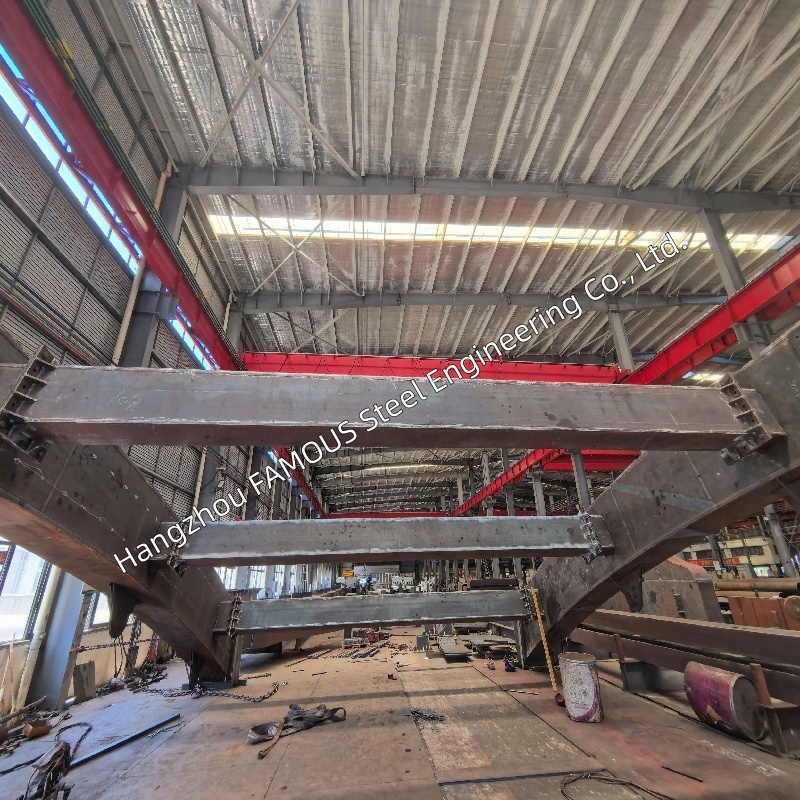

| 크로스빔 | 아치리브 사이의 측면 연결 | 강철 상자 또는 I-섹션,용접 또는 볼트 |
| 행거/멜빵 | 데크에 대한 수직 또는 경사 부재 | 스트랜드 또는 로드 행거볼트 앵커 연결 포함 |
| 브레이싱 및 지지대 | 측면 안정성을 위한 보조 부재 | 강철 스트럿 또는 I빔,용접 또는 볼트 |
| 베이스 및 연결 플레이트 | 기초에 구성요소 앵커 | 앵커 볼트가 포함된 베이스 플레이트 |
고속도로 데크 솔루션
-
다중 차선 폭:귀하의 요구에 맞게 제작된 대들보 및 데크도로 폭 및 차선 구성.
-
착용 표면: 이방성 강철 데크에 대한 준비아스팔트 또는 콘크리트 마모 표면.
-
난간 및 장벽:제공고속도로 난간 및 안전 장벽데크 가장자리에.
-
확장 조인트: 데크 조인트고속도로 하중 하에서 움직이도록 설계된 베어링 세부 사항.
-
단계적 발기: 분절형 아치 갈비뼈 및 대들보위해 제작된사이트 게양— 완전한 거짓 작업이 불가능한 강과 깊은 계곡에 이상적입니다.
표준 및 인증
-
아슈토 LRFD— 부하 및 저항 계수 설계; 모든 교량 구성요소에 대한 설계 및 제작 기반
-
AASHTO/AWS D1.5— 교량 용접 코드; 모든 것을 다룹니다용접, WPS/PQR, 용접사 자격 및 검사
-
ASTM A709— 교량용 구조용 강철; 플랜지, 웹 및 보강재50등급 / 50W / HPS 70W지정된 대로
-
AISC IBR / ABR— 공인 교량 제작사;공장 인증주요 및 고급 교량 작업용
-
AWS CWI— 공인 용접 검사관;용접검사적용 범위
-
AISC FCE— 골절 통제 승인; ~을 위한골절이 중요한 멤버(요청 시)
재료 옵션
-
아치 갈비뼈 및 상자 대들보: ASTM A709 Gr. 50 / 50W— 내후성 강철 적용을 위한 등급 50W
-
고속도로 갑판: ASTM A709 Gr. 50이방성 데크용 보강판
-
보강재 및 연결부: ASTM A709공장 도면에 명시된 등급
-
풍화 마무리:자기 보호코르텐 스타일노출구조용 강재
제조 및 품질 관리
모든 고속도로 아치교 프로젝트는 다음을 따릅니다.문서화된 제작 순서:
-
매장 도면 준비— 구성 요소에 대한 상세 도면,캠버, 스윕 및 스플라이스.
-
자재 조달—ASTM A709 강철~와 함께밀 테스트 보고서.
-
절단, 성형 및 맞춤- 에게AASHTO LRFD 제작 공차.
-
용접 및 검사— 당D1.5 인증 WPS/PQR,인증된 용접공;AWS CWI검사NDT지정된대로.
-
표면 처리—쇼트 블라스팅, 프라이밍, 페인팅또는 풍화 마무리.
문서 패키지
각 배송에는 다음이 포함됩니다.밀 테스트 보고서, WPS/PQR, 용접공 인증서, 용접 맵, NDT 보고서, 치수 검사 기록, 준공 도면 및 포장 목록— 프로젝트 파일 준비가 완료되었습니다.
FASECbuilding을 선택하는 이유는 무엇입니까?
~에Hangzhou FAMOUS Steel Engineering Co., Ltd.(FASEC빌딩), 우리는 가져옵니다20년 이상의 경험~에강철 교량 및 강철 구조물그리고 수출100개 이상의 국가 및 지역, 전문적으로강철 교량, 공장 건물, 트러스, 복합 바닥 데크 및 맞춤형 강철 부품. 우리와 함께 일하면 다음과 같은 이점을 얻을 수 있습니다.
-
AASHTO LRFD 및 AWS D1.5 준수 제작— 문서화되고 추적 가능
-
AISC IBR/ABR 인증공장교량 제작을 위해
-
AWS CWI 검사모든 용접에
-
OEM/ODM— 카탈로그가 아닌 도면에 따라 제작됨
-
분절 제작~을 위한단계적 현장 건립
-
수출 포장 및 전세계 배송완벽한 물류 지원으로
우리에게 당신의도면 및 필수 표준오늘은무료 견적 및 기술 제안—Hangzhou FAMOUS Steel Engineering Co., Ltd.(FASEC빌딩)당신을 만들 준비가되었습니다고속도로 강철 아치교올바른 방법.
