보강된 다층 프레임의 강철 보강

가새 다층 프레임의 강철 가새

가새 다층 강철 배열 내의 강철 가새는 두 가지 유형으로 분류할 수 있습니다.수평 브레이싱 및 수직 브레이싱.

수평 브레이싱:

가새 프레임에 횡력이 가해지면 그 힘은 먼저 건물 클래딩에 의해 수용된 다음 수평 가새로 전달되고 결과적으로 기초에 도달하는 수직 가새로 전달됩니다.수평 가새의 주요 기능은 적용되는 모든 횡력이 기초에 도달하는 경로 또는 하중 경로를 제공하는 것입니다.따라서 수평 가새는 각 층 레벨의 수평면에 제공됩니다. 다층 강철 가새 프레임 내에 제공될 수 있는 두 가지 형태의 수평 가새가 있습니다.이것들은:

• 횡격막
• 삼각 브레이싱

다이어프램평면에 브레이싱을 제공하는 구조의 일부입니다.일반적으로 이들은 바닥 슬래브 또는 지붕 클래딩이지만 수직 클래딩 요소에 있을 수도 있습니다.강철 브레이스 프레임에서 다이어프램은 측면 안정성을 제공하는 구조의 수직 브레이싱에 다시 연결됩니다.현장 콘크리트 슬래브, 금속 데크 및 목재 바닥은 적용되는 측면 하중에 저항하는 강도 충분성에 대한 일부 평가가 때때로 필요할 수 있지만 모두 탁월한 다이어프램 형태입니다..충분히 단단한 다이어프램이 없는 경우,수평 브레이싱스틸 브레이싱 형태로 사용할 수 있습니다.버팀대는 수정된 워렌 트러스 또는 수정된 핀크 트러스 형식으로 다음과 같이 배치됩니다.그림 2.수정된 fink truss는 인장 브레이싱에 더 적합합니다.두 경우 모두 바닥 또는 빔은 수평 안정성 시스템의 일부로 작용하므로 굴곡 및 전단 외에도 인장 또는 압축을 위해 설계되어야 합니다.

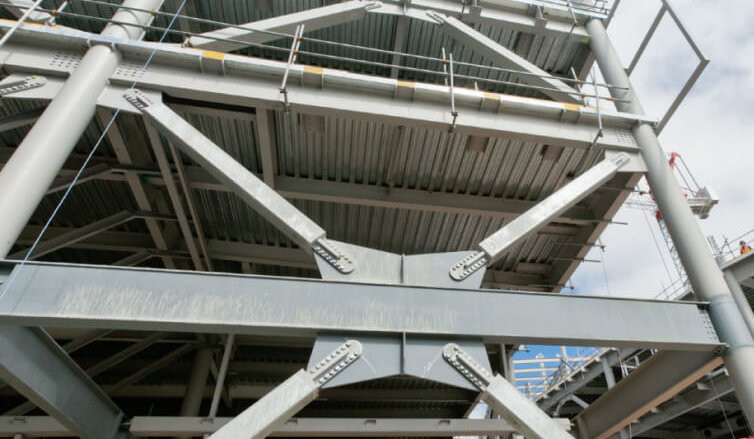

수직 버팀대철골 프레임의 직각 방향으로 제공되는 구조물의 수직면에 있는 대각선 브레이싱 요소로 구성됩니다.보강 시스템의 이 부분은 적용된 횡력을 기초로 전달하는 역할을 합니다.그들은 일반적으로 수직 캔틸레버 트러스처럼 바닥에서부터 두 줄의 기둥을 보강하여 제공됩니다.수직 가새가 효과적이려면 강철 프레임의 전체 높이에 걸쳐 각 층 수준에 제공되어야 합니다.

버팀목 또는 보강안전하지 않은 구조물을 일시적으로 지원하기 위해 임시 구조물을 건설하는 것입니다.이들은 벽을 측면으로 지지합니다.버팀목

벽이 부풀어오를 때, 기초의 불균일한 침하로 인해 벽에 균열이 생기고 균열된 벽에 수리를 해야 할 때 사용할 수 있습니다.

인접한 구조물을 끌어내려야 할 때, 벽에 개구부를 새로 만들거나 확장할 때.

유형:모듈식 빌딩맞춤형 금속 버팀목 철골 구조 프로젝트 ICF 보강 시스템

소재:스틸

신청:집 건물

기능:에너지 절약

표면 처리: 용융 아연 도금

ICF 보강 시스템:

U 채널 길이: 2700mm, 너비: 135mm, 양쪽 높이: 60mm, 벽 두께: 3mm, 하단에 16mm 구멍이 있는 플레이트 용접

지지대 : Φ 38mm, 길이 1500mm+Φ32mm, 길이 1500mm, 벽두께 : 2mm(총길이 3000mm)

삼각형 브래킷: 40mm x 40mm, 벽 두께: 2mm

난간 포스트:40*40* L:1100mm * 벽 두께 2mm

자동 잠금 핀: 3개

확장 볼트: 3PCS

강화 볼트: 2개

당사의 단열 콘크리트 폼 브레이싱은 고품질의 사용하기 쉬운 ICF 브레이싱 시스템 분야의 선도적인 혁신입니다.ICF 버팀대는 견고하게 제작되었습니다.

단열 콘크리트의 경우 한 단계 측정 및 조정 기능으로 더 빠르게 설정합니다.사용 가능한 운송 및 보관 상자에는 24개의 ICF 버팀대와

쌓을 수 있고 표준 또는 맞춤형 색상을 선택할 수 있습니다.
